三相異步電動機的絕緣電阻檢測，是根據給定的被測線路，按照使用方法測出其絕緣電阻的大小并記錄數值，其工作流程可分為下面四個步驟：

電氣設備在使用中，因發熱、污染、受潮或老化都會使絕緣電阻下降，可能會造成設備漏電或短路及人身觸電事故，為了確保設備正常運行和人身安全，必須對新購置、放置三個月以上的設備重新投入使用的或使用中設備、線路進行定期檢查，發現有隱患及時排除。

(一)正確選擇儀表

測量三相異步電動機的絕緣電阻，應該選擇兆歐表（數字式或指針式）。選用兆歐表的原則如下：

（1）根據被測線路或電器設備的電壓選擇兆歐表的額定電壓等級；

測量500V及以下的線路或設備，選用500V或1000V的兆歐表；

額定電壓在500V以上的線路或設備，應選用1000V或2500V的兆歐表；

對于絕緣子、母線等高壓設備或線路應選用2500V或5000V兆歐表。

（2）根據被測線路或電器設備的絕緣電阻要求來選擇兆歐表額定的量程（例：線路要求絕緣不少于1000兆歐才能合格的，則選用兆歐表量程時就應該大于1000兆歐）；

(二)使用前檢查(以指針表為例)

1、外觀檢查

(1) 檢查外殼是否完整，無破損；是否有合格證明或定期檢驗證明；

(2) 檢查指針是否有彎曲；

(3) 檢查引線連接是否正確（線路L－引線為紅色、接地E－引線為黑色、屏蔽G）、是否破損，表筆夾頭絕緣是否良好；

(4) 檢查旋轉把手是否正常；

(5)電壓是否適合(500伏或1000伏用于低壓線路或設備，2500伏以上用于高壓線路或設備)。

2、短路試驗和開路試驗

(1) 短路試驗：將兩表筆短接，慢速旋轉手柄，刻度盤指針應該指零；

(2) 開路試驗：將兩表筆開路，快速（120r/min）旋轉手柄，刻度盤指針應該指向∞。

注意：如果指針指不到零位或∞的，則需回收到專業機構調整合格后，方可使用，否則會影響測量結果。

(三)測量

1、測量電動機相與地（外殼）絕緣電阻時，E端（黑色引線）接電動機外殼，L端（紅色引線）分別接被測繞組的一端（U－外殼；V－外殼；W－外殼）如下圖所示。

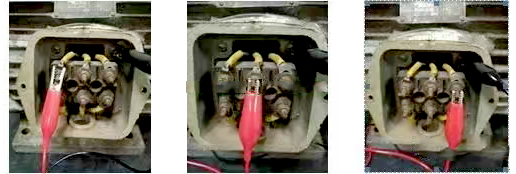

圖1 相與地（外殼）接線

2、測量電動機相與相絕緣電阻時，E端（黑色引線）、L端（紅色引線）分別接三相電動機三相被測繞組的一端（U－V；U－W；V－W）如下圖所示。

 ?

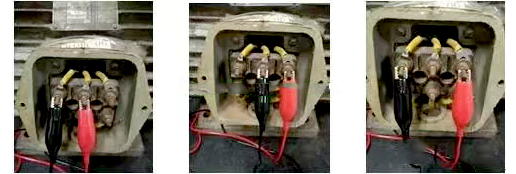

圖2 相與相接線

3、每一次測量時，搖柄轉速由慢到快搖動手柄，直到轉速達120r/min左右，保持手柄的轉速均勻、穩定，一般轉動1 min ，待指針?lè)€(wěn)定后讀數。

4、測量完畢，待兆歐表停止轉動和被測物接地放電后方能拆除連接導線。

5、結果判斷或讀數

直接讀出。數值不低于低壓設備或線路要求的絕緣電阻值0.5M為合格；

6、使用時應該注意：

（1）設備或線路必須在斷電狀態下才能測量；

（2）禁止在雷電時或高壓設備附近測絕緣電阻，只能在設備不帶電，也沒有感應電的情況下測量。

（3）搖測過程中，被測設備上不能有人工作。

（4）搖表線不能絞在一起，要分開。

（5）搖表未停止轉動之前或被測設備未放電之前，嚴禁用手觸及。拆線時，也不要觸及引線的金屬部份

（6）測量搖動手柄時應該放穩扶緊，以防搖表?yè)u動時晃動及搖速不均勻造成讀數不準確，特別是測量大設備時電能返回造成儀表燒壞；

(7) 測量時，對于大電容設備要考慮吸收比R60/R15≥1.3，結束時需進行放電。

（8）測量過程中，如果指針指向“0”位，表示被測設備內部短路，應立即停止轉動手柄。

(四)測量后收拾

使用完畢后，放置于通風干燥處（柜內）。
